螺旋分级机/分级单螺旋线/双螺旋线/三螺旋线

如果您想了解我们的产品,可以随时拨打我公司的销售热线,或点击下方按钮在线咨询价格!

立即拨打电话享更多优惠: 0371-6777 2626

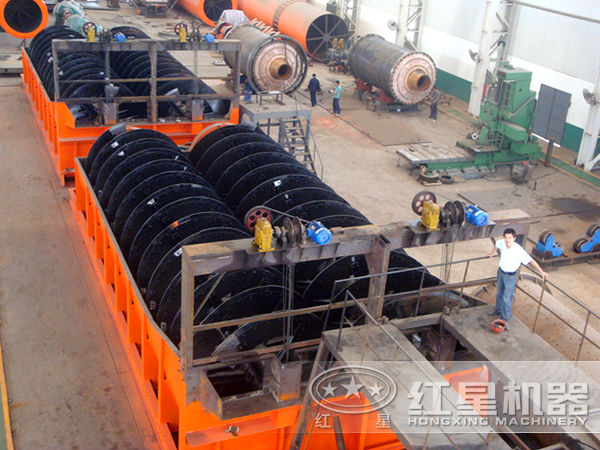

我公司生产的螺旋分级机,螺旋直径从24英寸到84英寸,以6英寸递增构成系列。结构具如下特征:

 分级机

(1)螺旋轴体升降:42英寸以下螺旋轴体用手动升降,48英寸以上,用液力升降。液压缸用人工操作泵使之动作。

(2)溢流堰:由钢板条组成,置于导槽内。可以增减钢板条以调整沉降面积。

(3)沉没轴承密封如图5-16,二个滚柱轴承安在一个套壳内,用弹簧、油脂密封加迷宫封闭防止外物进入沉没轴承用螺钉固定在螺旋大轴的下端。

螺旋分级机的密封沉没轴承图片



(4)减速机驱动:减速机驱动设计先进以适应分级。机重负荷作业。进一步减速,用V型皮带从齿轮电动机驱动陆玄大轴减速器。这样,转速及功率可以便于广泛选择。

(5)旋体:旋体具有有效的沉淀面积,溢流速度符合要求。螺旋沉降程度与槽体设计结合有63种选择。池深、沉降面积及螺旋结构适当结合,控制分级精度,有效洗涤及脱水。

(6)螺板及螺片:本公司制造的螺旋分级机开螺。轴上等距离固定辐筋,筋上固定螺板沿轴形成空区,以让矿浆流动。螺板的工作面外用螺钉固定耐磨的螺片。螺片为20%Cr450BHN主题,或聚氨酯作成。

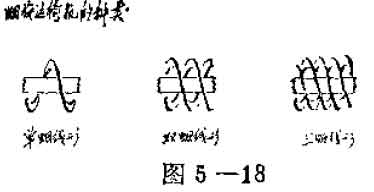

螺线有单螺线,双螺线,三螺线如图5-18

单螺线,双螺线,三螺线
