【班产量】：0.2-21t
【进料粒度】：≤15-≤25mm
【组成构件】：主要由主机、鼓风机、超细度分析机、成品旋风积粉器、布袋除尘器及连接风管管道等组成。

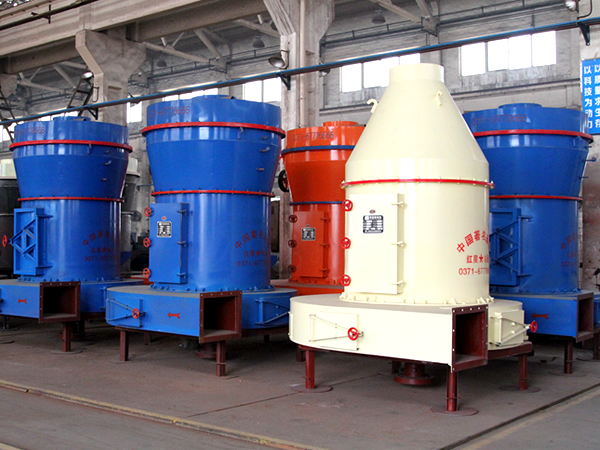

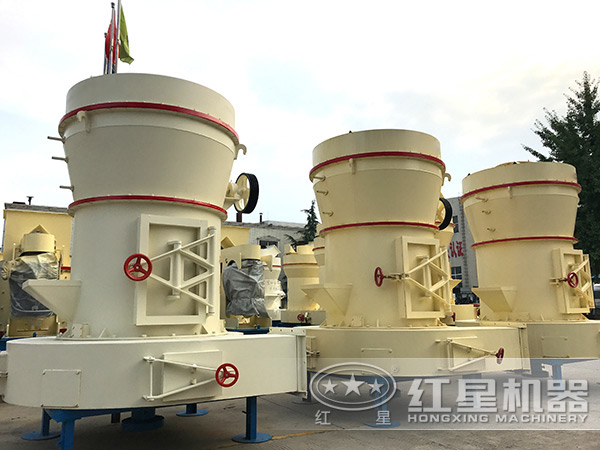

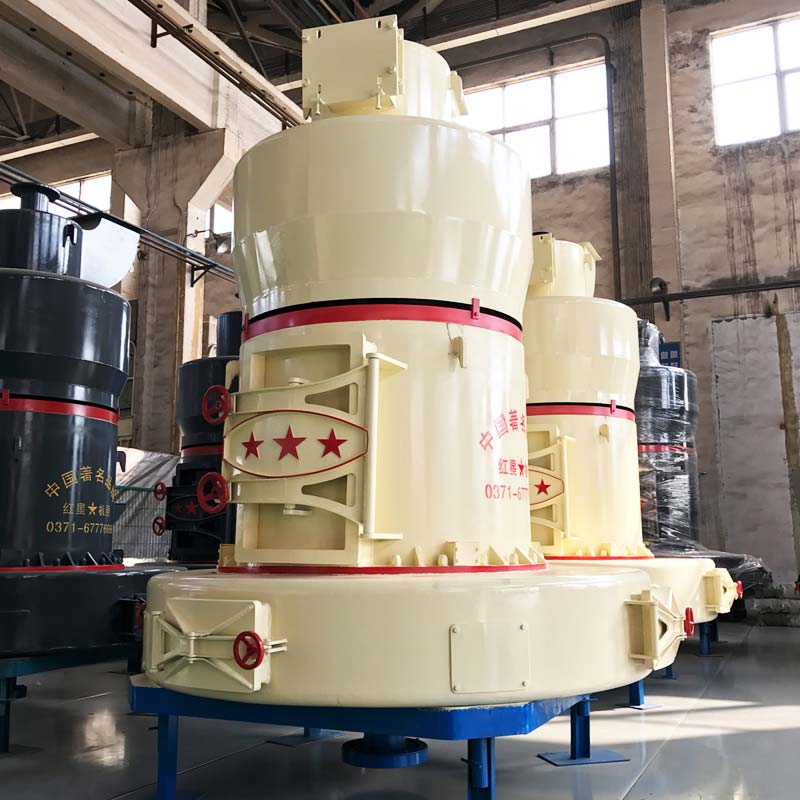

【产品介绍】：高压微粉磨主要由主机、鼓风机、超细度分析机、成品旋风积粉器、布袋除尘器及连接风管管道等组成，根据用户需要可以配备提升机、储料仓、电控柜、给粉机、破碎机等辅助设备。
高压磨粉机主要适用于加工莫氏硬度9.3级以下，湿度在6%以下的各种非易燃易爆矿产物料的加工，在冶金、建材、化工、矿山、高速公路建设、水利水电等行业有着广泛的应用。另外，高压磨粉机应用的新技术是采用全新的纵摆磨辊装置。磨辊与磨环在研磨过程中始终处于平衡状态，形成均匀的线接触研磨区。磨辊与磨环尺寸高度从原来的160mm增高到200mm，更大程度的增加了研磨接触面积。
高压磨粉机整套设备由主机、减速机、分析机、管道装置、鼓风机、除尘器、颚式破碎机、畚斗提升机、电磁振动给料机、电控系统等组成。
在高压磨粉机的主机中，磨辊总成通过横担轴悬挂在磨辊吊架上，磨辊吊架与主轴及铲刀架固定连接，压力弹簧压在磨辊轴承室的悬臂外端面上，以横担轴为支点迫使磨辊紧紧压在磨环内圆表面上，当电机通过传动装置带动主轴转动时，装在铲刀架上的铲刀与磨辊同步旋转，磨辊在磨环内圆滚动的同时绕自身轴自转。电动机通过传动装置带动分析机旋转，叶轮转速越高，分选出的粉子越细。为保证磨机在负压状态下工作，增加的气流量通过风机与主机间的余气管排入布袋除尘器，被净化后排入大气。
1、高压磨粉机的磨辊装置采用优质高效的加工工艺，重叠式多级密封保证了良好的密封效果。另外，除尘效果完全达到国家的标准。
2、设备的磨辊、磨环更换周期长，剔除了离心粉碎机易损件更换周期短的弊病。
3、高压磨粉机主机磨腔内，在机架上部设计了1500kg—2000kg的加压装置，同等动力下，产量提高10-30%。
4、设备对物料适用性强，可针对莫氏硬度9.3级以下的各种物料。
| 参数 型号 | 微粉93 | 微粉92 | 微粉87 | 微粉76 | 微粉66 |
| 进料粒度（mm） | ≤25 | ≤25 | ≤20 | ≤20 | ≤15 |
| 成品粒度（mm） | 0.125-0.010 | 0.125-0.033 | 0.125-0.010 | 0.125-0.033 | 0.125-0.010 |
| 不同物料细度班产量（t) | 0.8-12 | 0.6-10 | 0.4-8 | 0.3-6 | 0.2-4 |
| 中心轴转速（r/min） | 140 | 148 | 160 | 170 | 180 |
| 磨环直径（mm） | 1006 | 973 | 907.5 | 850 | 725 |
| 磨辊直径（mm） | 300 | 300 | 270 | 250 | 210 |
| 磨辊高度（mm） | 160 | 160 | 150 | 150 | 150 |
| 主机电机(kw) | Y225M-8-30 | Y225M-8-22 | Y225M-8-22 | Y225S-8-18.5 | Y225M-8-15 |
| 风机电机 | Y180M-2-22 | Y180L-4-22 | Y160L-4-18.5 | Y160L-4-15 | Y160L-4-11 |
| 分析器电机 | YCT180M-4A-4 | YCT180M-4A-4 | YCT180M-4A-4 | YCT160-4B-3 | YCT160-4B-3 |
