【生产能力】:1.9-76.0t/h
【筒径×筒长】:Φ1.2×8.0m-Φ3.6×28m
【应用范围】:主要用于选矿、建材、冶金、化工等部门烘干一定湿度或粒度的物料。
【产品介绍】:回转烘干机对物料的适应性强,可以烘干各种物料,且设备操作简单可靠,故得到普遍采用。
磷石膏烘干机是烘干机设备的一种,是磷石膏的专属烘干设备,可处理含水量高20%的磷石膏物料,而普通的烘干机则达不到。在烘干磷石膏时,磷石膏在筒内形成均匀的幕帘,充分与筒内的热气进行热效换,从而达到烘干的目的,具备了效率高,升温快等特点。
磷石膏烘干机还可用于以下:
可广泛应用于煤泥、原煤、浮选精煤、混合精煤等煤炭行业物料的干燥;高炉矿渣、粘土、澎润土、石灰石、沙子、石英石等建筑行业物料的干燥;各种金属精矿、废渣、尾矿等选矿行业物料的干燥;以及化工行业非热敏性物料的干燥。
磷石膏是生产磷肥、磷酸时排放出的固体废弃物。磷石膏除主成分硫酸钙外还含少量磷酸、硅、镁、铁、铝、有机杂质等。可用于水泥工业,通过磷石膏烘干机制硫酸联产水泥;建筑材料用于石膏板材和石膏砌块;用于化肥工业,制作成磷石膏制备硫酸铵等等。
设备简单、投资少
磷石膏烘干机只需要投资土建设和设备的资金就行,另外的比如说收尘设备、运输设备、燃烧室和排风机管道都还是可以使用以前的旧设备,还可以自行的进行加工制作。
收尘的效果好
完全按照环保要求进行设计,保证了新型的褐煤烘干机的排放量达到了环保标准,比起前旧式的回转式烘干机,大大的减少了尾气的含尘量。
节省、产量高
采用高温沸腾炉对煤种适用性强,可用烟煤或无烟煤,甚至可用劣质煤和炉渣。其燃烧效率高达95%以上,温度均匀供热稳定,可使烘干机产量提高50%-80%,比其它炉节煤50%以上。
磷石膏烘干机内部主要筒体、轴承、托轮三大主要部件:
轴承:轴承是烘干机的主要部件之一,在工作中起到重要作。建议作业前,需将常盖式油杯盖旋紧少许即可。时常检查轴承的磨损状况,当有严重磨损或损坏,应及时更换。

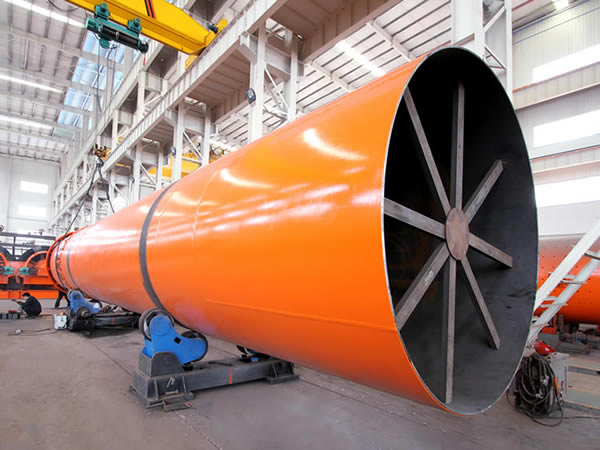

筒体:烘干机的筒体主要是用来使筒体内部循环的热空气不外溢,保证室内的温度维持在一定范围内。在处理磷石膏物料时,能够更加平稳、无故障的生产,提高烘干的生产率。托轮:烘干机的托轮是采用新型耐损材质制作而成,在大大降低了挡轮受力,可提高了托、挡轮轴承寿命,降低了生产成本。同时,托轮、轮带的异形摩损减轻了,设备的使用寿命得到提高。
规格(m) (直径×长度) |
筒体容积 (m³) |
生产能力 (t/h) |
安装斜度 (%) |
最高进气温度 (℃) |
主电动机 (kw) |
总重量 (t) |
Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
间接传热烘干机
筒径×筒长 项目 | 外筒内径(mm) | 内筒内径(mm) | 筒体长度(m) | 筒体容积(m³) | 筒体斜度 | 扬料板型式 | 最高进气温度(℃) | 外形尺寸(m) |
Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升举式 | 850 | 16.2×2.7×2.7 |
Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升举式 | 850 | 22.5×2.7×2.7 |
Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升举式 | 850 | ---- |
Φ2.2×23m | 23 | 63.61 | ||||||
Φ2.2×25m | 25 | 69.15 |
