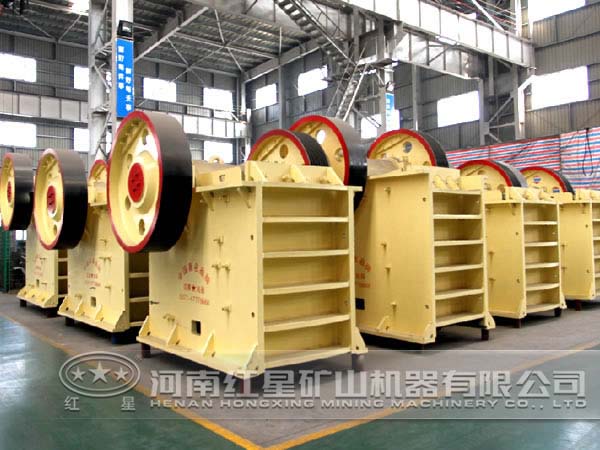

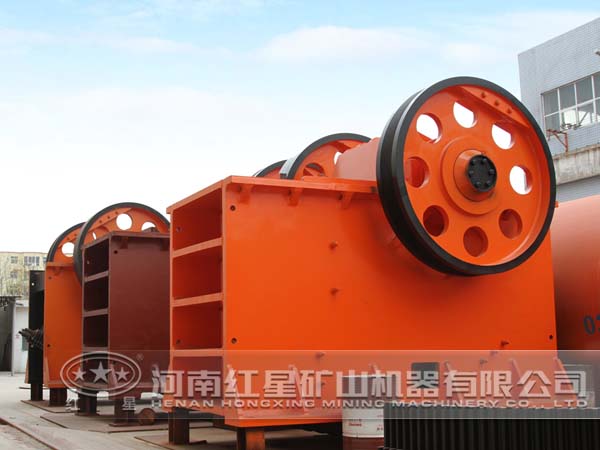

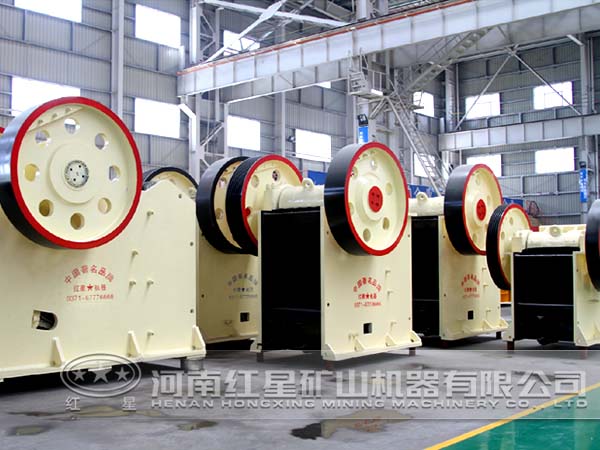

HD德版颚式破碎机
HD德版颚式破碎机

HD德版颚式破碎机

【生产能力】:1-2200t/h

【进料粒度】:120-1500mm

【应用范围】:冶金、化工、建材、电力、交通等工业部门。

【产品介绍】:颚式破碎机是矿山破碎生产中常见的破碎设备,因其结构简单、工作可靠深受广大客户好评,我公司生产的鄂式破碎机抗压强度可达320MPa。 能满足多种物料的破碎加工处理,同时提供多种型号供您选择。

在线咨询 免费报价

24小时免费热线:

0371-6777 2626

在矿山和建筑破碎行业,处于生产线前端的颚式破碎机,其性能直接影响全套生产线的质量与运行情况,这使人们碎颚破的产能和稳定性要求越来越高。根据市场需求,红星机器以自身20多年的破碎行业工程案例经验,与德国破碎机专家联合开发的HD系列高性能颚式破碎机,为矿山和碎石生产线提产提质带来新的突破。

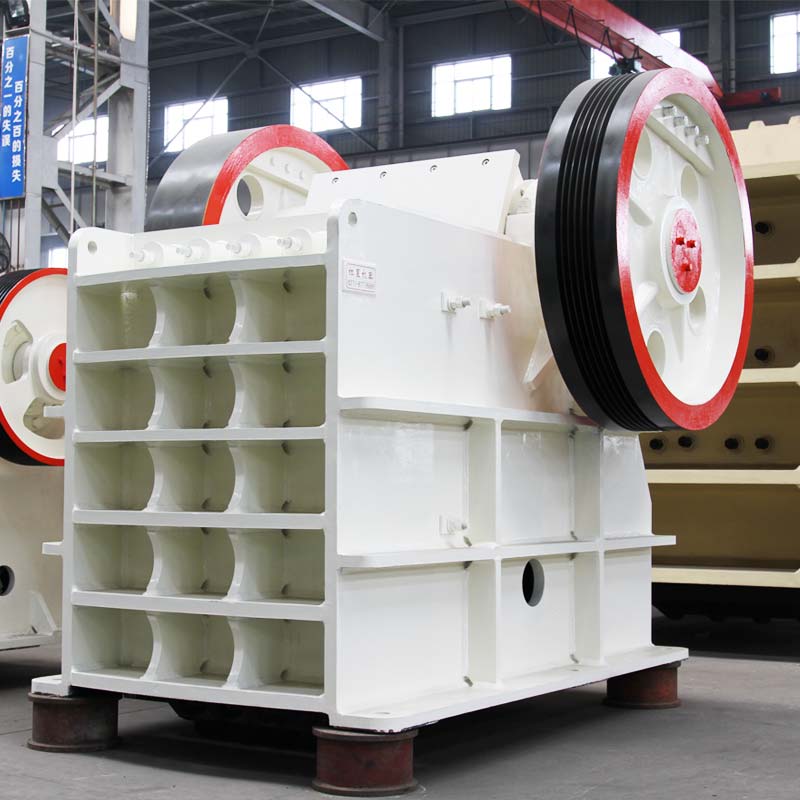

HD德版颚式破碎机

HD德版颚式破碎机的特点在于将破碎腔型、运动参数的优化设计合理搭配,不仅使机器产能和产品质量大大提升,而且扩大了产品应用范围 。HD德版颚式破碎机可广泛应用于金属和非金属矿、建筑、砂石、水泥、冶金等各个行业,在处理坚硬物料方面,有着出色表现。

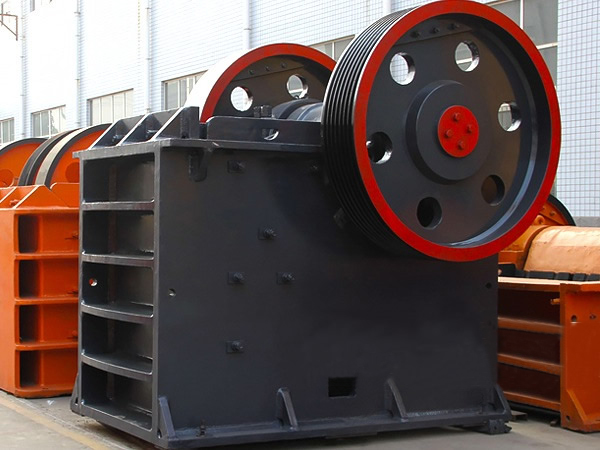

HD德版颚式破碎机

HD德版颚式破碎机

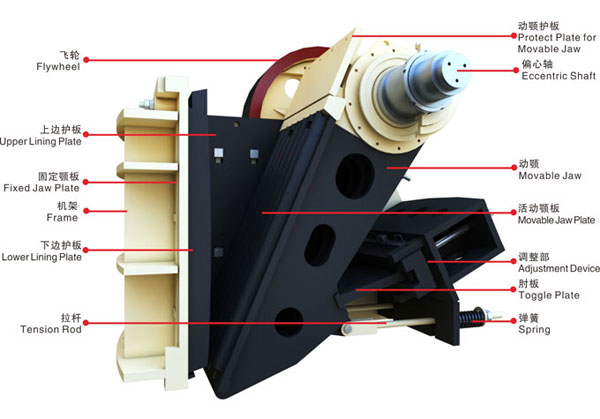

HD德版颚式破碎机主要部件

HD德版颚式破碎机结构图

偏心轴:偏心轴经锻打热处理,强度更高,通过能力更大;两端配备超大轴承,承载能力强,坚固耐用。

飞轮:经过多次计算设计,有效平衡偏心运转产生的不平衡力;与配重合理配合,降低振动等级,运转更加平稳可靠。

机架:E型机架,合理分配加强筋,加强机器强度和稳定性,运转振动小、噪音低;边护板螺栓固定系统,方便快捷。

颚板:曲线形优化,提高产能,降低磨损;锰钢合金,增加厚度,坚固耐用,上下对称,可对调二次使用。

轴承座:优化结构,运转更稳定,减少因变形对轴承的伤害;特殊放置方式,有效消除破碎分力。

调整装置:调整装置配备了液压缸或螺杆,排料口调节方便快捷。

润滑系统:集中润滑系统,采用通用润滑连接头,高效快捷;迷宫密封,能有效阻止灰尘。

破碎腔型:优化设计,精确偏心距计算,合理动颚运动轨迹设计,产量提高30%-50%。

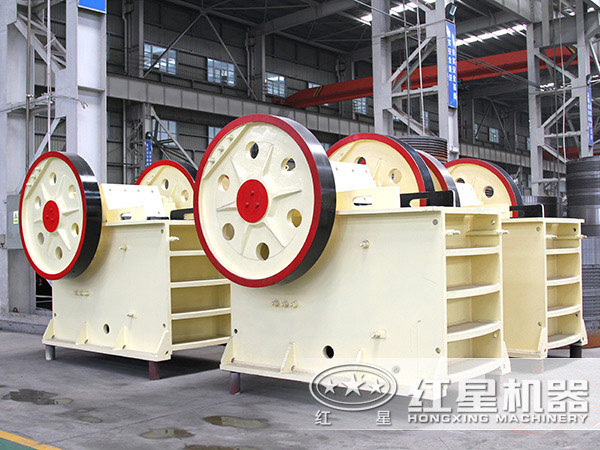

HD德版颚式破碎机

HD德版颚式破碎机优势

生产效率更高,机器产能更大

合理的破碎腔型设计,良好的运动参数,确定了更为科学的啮合角和行程特性值,提供了更大的破碎冲程、更高的生产率和更大的承载能力,使HD德版鄂破与同规格的其他产品相比产量可提高30%-50%。对颚板齿形进行了力学结构优化,采用分段曲线形颚板和锰钢合金材质,增加了颚板厚度,大大提高了破碎力,有效提高了破碎效率。

机器振动更低,运行更加平稳

通过对整体结构及配重部分的优化,精确计算分析确定飞轮、槽轮的结构和配重块的重量,有效的降低了设备的振动等级,使设备运转更加平稳可靠。飞轮采用合理的结构布局,更好地平衡了偏心运转产生的不平衡力,避免因不平衡振动带来的机器损伤,同时节省了安装空间。两个超大轴承支撑整个动颚部进行运转,设备承载能力更大,运行更加平稳。

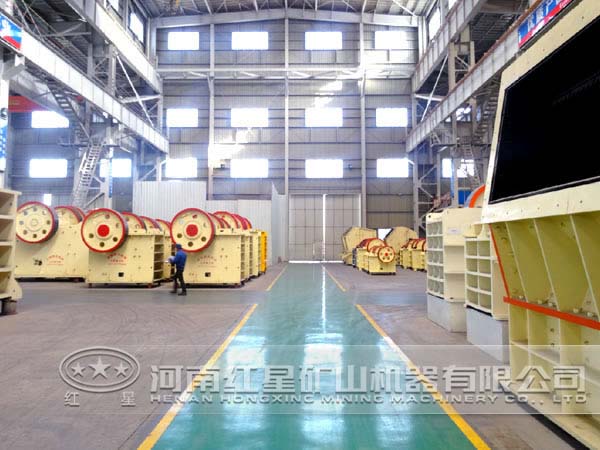

HD德版颚式破碎机

精良设计,为品质而成

全新的机架设计理念,保证机架刚度的同时,减小了整机安装空间。由高品质铸钢动颚、锻造偏心轴和大型辊子轴承构成的动颚总成,使得HD系列颚式破碎机具有超凡的可靠性。低悬挂点设计,改善了轴承座的受力状况,提高了轴承的使用寿命。优化的运动参数结合两个大型飞轮和合适转速,为HD系列颚式破碎机提供了强劲动力和更好的破碎性能,可以产出更细的破碎产品。上下对称曲线齿板设计,优化的齿板牙形和厚度,有效的延长了齿板的使用寿命。

人性化设计,便于操作维护

先进的边护板螺栓固定系统及人性化的吊装孔设计使HD德版鄂破在更换边护板和肘板时更加方便快捷。在润滑过程中迷宫密封结构的交叉间隙由内向外自动填充润滑脂,能有效地防止灰尘或其它细小颗粒进入轴承室污染润滑脂,从而延长润滑脂和设备的使用寿命。通过螺杆或液压缸控制调整座前后移动,能够方便、快捷地实现对排矿口的调节,及大地方便了现场的操作管理。集中润滑系统无需停机即可对设备进行润滑,降低了工人劳动量,缩短了维护时间。

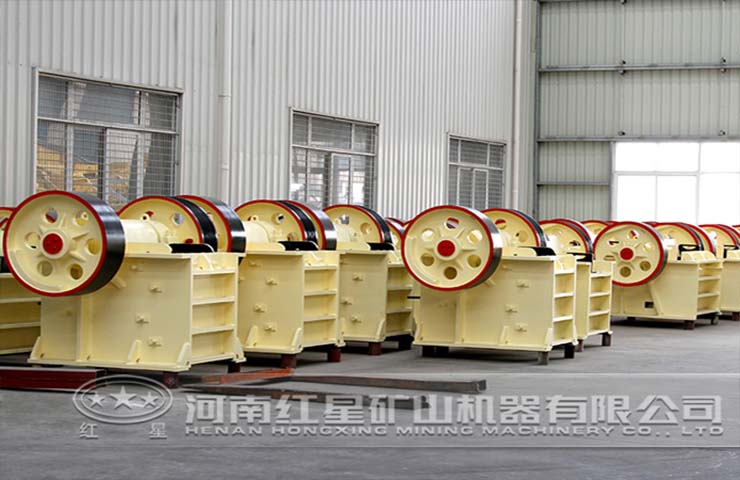

HD德版颚式破碎机

应用广泛,适用性强

与同等规格的颚式破碎机相比,HD德版鄂破结构简单合理,占用空间小,适应性更强,可广泛应用于金属与非金属、水泥、建筑、砂石、冶金等行业。应用于建筑碎石、机制砂生产流程,特别是破碎玄武岩等坚硬物料时,相比传统颚式破碎机,HD德版鄂破因其一流材质和制作工艺,生产效率更高,运营成本更低。

应用于黑色、有色金属选矿流程中时,HD德版鄂破能有效降低矿石的粒度,实现多碎少磨,提高生产线的生产能力,降低能耗,大幅度提高选矿厂的经济效益。

技术参数

型号 进料口尺寸 (mm) 最大进料粒度 (mm) 排料口调整范围 (mm) 处理能力(t/h) 偏心轴转速(r/min) 电机功率 (kw) 外形尺寸 (长×宽×高) (mm)
PE 150×250 150×250 125 10-40 1-3 268 4P   5.5 760×700×860
PE 200×300 200×300 180 15-50 2-6 260 4P   7.5 915×780×990
PE 200×350 200×350 180 18-60 3-10 276 4P   11 1000×914×1112
PE 250×400 250×400 210 20-70 5-21 300 6P   15 1100×1032×1285
PE 400×600 400×600 340 40-100 16-64 270 6P   30 1623×1736×1615
PE 500×750 500×750 425 50-100 40-110 268 6P   55 1920×1850×1920
PE 600×750 600×750 500 150-200 80-240 268 6P   55 2020×1850×1920
PE 600×900 600×900 500 65-160 50-160 254 6P   55 2530×1900×2340
PE 750×1060 750×1060 630 80-180 110-320 245 8P   110 2680×2380×2785
PE 900×1200 900×1200 750 100-200 220-380 208 8P   110 3470×2876×3330
PE 1200×1500 1200×1500 1020 150-350 400-1000 180 8P   160-245 4850×3220×3680
PE 1500×1800 1500×1800 1200 220-350 500-1200 180 8P   280-380 5160×3660×4248
PEX 150×750 150×750 120 18-48 8-25 320 4P   15 1170×1575×1030
PEX 250×750 250×750 210 25-60 13-35 320 6P   22 1550×1730×1470
PEX 250×1000 250×1000 210 25-60 16-52 330 6P   30 1580×2006×1390
PEX 250×1200 250×1200 210 25-60 20-61 330 6P   37 1780×2214×1430
PEX 300×1300 300×1300 250 20-90 16-105 300 6P   55 2210×2320×1723

注:产量根据不同物料,进料粒度等因素其结果将有所不同
