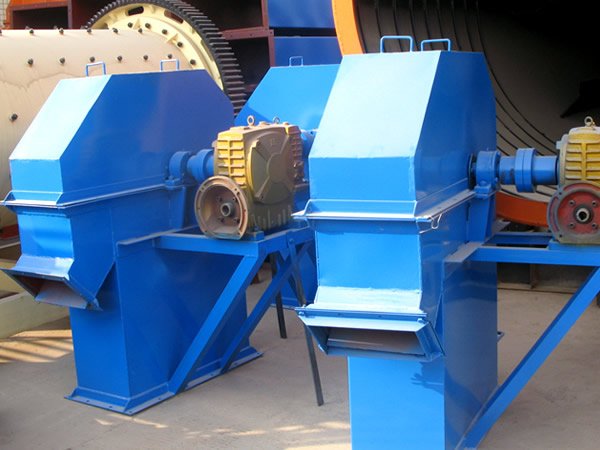

斗式提升机

斗式提升机

【输送量】:3-60m³/h

【提升高度】:28-32.7m

【应用范围】:如:煤、水泥、石块、砂、粘土、矿石等。

【产品介绍】:本提升机适于输送粉状,粒状及小块状的无磨琢性及磨琢性小的物料,由于提升机的牵引机构是环行链条,因此允许输送温度较高的材料。

在线咨询 免费报价

24小时免费热线:

0371-6777 2626

斗式提升机输送量大,提示高度高,适用于从低处往高处提升,供应物料通过振动台投入料斗后机器自动连续运转向上运送,并且根据传送量可调节传送速度,并随需选择提升高度。

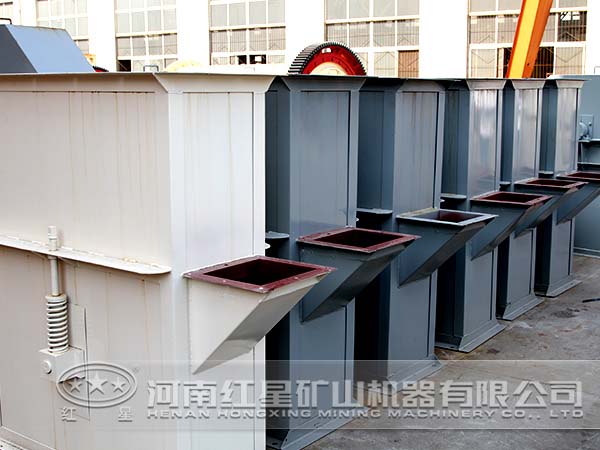

斗式提升机

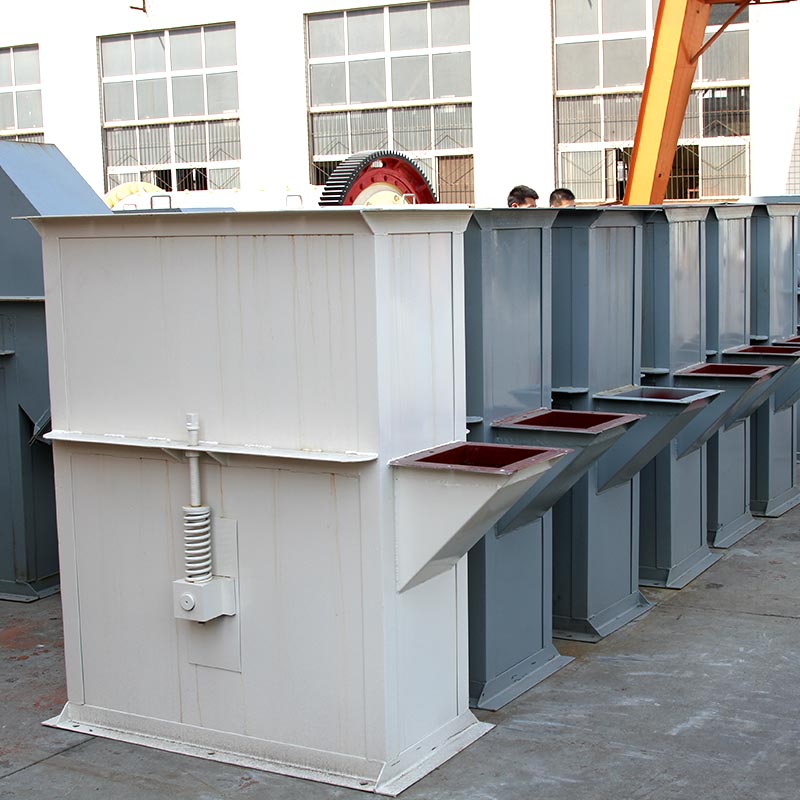

斗式提升机

斗式提升机主要由壳体、牵引件(输送链)、料斗、驱动轮(头轮)、改向轮(尾轮)、张紧装置、导向装置、加料口(入料口)和卸料口(出料口)等部件构成。

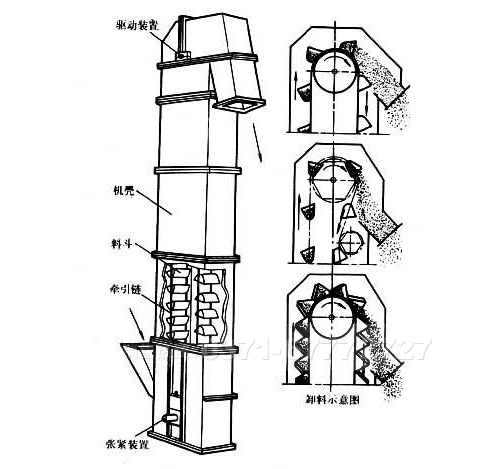

斗式提升机结构图

性能特点

1、斗式提升机运作所需功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置。在物料提升时几乎无回料和挖料现象,因此功率利用率高。

2、适用范围广,斗式提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料。

3、运行平稳、工作可靠。先进的设计原理和加工方法。保证了整机运行的可靠性,无故障时间超过2万小时。

4、使用寿命长、提升机的喂料采取流入式,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。

5、操作简单,维修方便,无环境污染、输送量大,提升高度高。

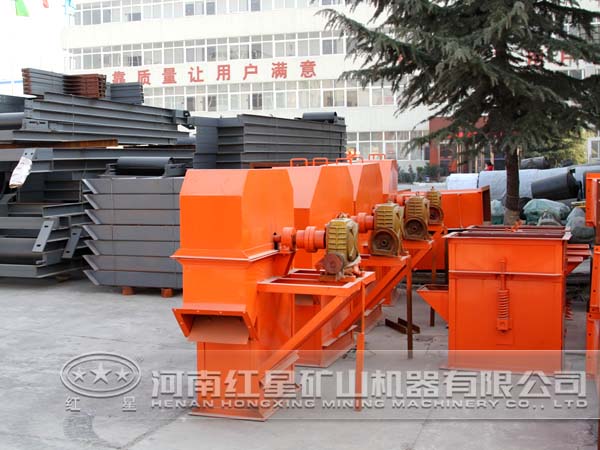

斗式提升机

技术参数

环链胶带提升机技术参数

规格 最大提升高度
(m)
输送量
(m³/h)
物料最大块
(mm)
斗距
(mm)

电机功率

(kw)

TH160型 25 7-12 15-20 400 3-4
TH200型 28 8-15 20-30 500 3-5.5
TH250型 30 10-25 25-35 500 4-7.5
TH300型 30 25-35 30-40 500 5.5-11
TH315型 40 30-40 35-45 512 5.5-15
TH400型 40 45-60 40-55 512 11-22
TH500型 40 65-80 50-60 512 15-30
TH630型 40 100-120 60-65 688 18.5-37
TH800型 40 130-150 65-75 920 22-45

钢丝胶带提升机技术参数

规格 最大提升高度
(m)
输送量
(m³/h)
物料最大块
(mm)
斗容
(L)

电机功率

(kw)

TDG160型 80 34 0-20 2.6 2.2-11
TDG200型 80 45 0-25 4.1 3-15
TDG250型 80 71 0-30 6.5 5.5-22
TDG315型 80 101 0-35 10 7.5-30
TDG400型 80 158 0-40 16 15-45
TDG500型 80 218 0-45 25 18.5-55
TDG630型 80 345 0-50 40 30-90
TDG800型 80 491 0-50 61 45-132

板链提升机技术参数

规格

最大提升度

(m)

最大提升量

(m³/h)

允许占百分比

(%)

节距(

mm)

电机功率

(kw)

10 25 50 75 100
物料最大块(mm)
NE15 40 16 65 50 40 30 25 101.66 1.5-4
NE30 59 31 90 75 58 47 40 152.4 2.2-7.5
NE50 62 60 90 75 58 47 40 152.4 3-15
NE100 58 110 130 105 80 65 55 200 7.5-30
NE150 65 170 130 105 80 65 55 200 11-37
NE200 73 220 170 135 100 85 70 250 18.5-75
NE300 61 320 170 135 100 85 70 250 22-75
NE400 47 420 205 165 125 105 90 300 45-90
NE500 58 500 240 190 145 120 100 300 45-132
