【生产能力】：180-10000t/d
【产品规格】：Φ2.5×40m-Φ6.0×95m
【应用范围】：主要用于冶金行业钢铁厂贫铁矿磁化焙烧；铬、镍铁矿氧化焙烧。
【产品介绍】：水泥窑主要用于煅烧水泥熟料，分干法生产水泥窑和湿法生产水泥窑两大类。冶金化工窑则主要用于耐火材料厂焙烧高铝钒土矿和铝厂焙烧熟料、氢氧化铝等。
冶金就是从矿石中提取金属或金属化合物，用各种加工方法将金属制成具有一定性能的金属材料的过程和工艺。冶金在我国具有悠久的发展历史，从石器时代到随后的青铜器时代，再到近代钢铁冶炼的大规模发展。人类发展的历史就融合了冶金的发展。
冶金回转窑结构先进，低压损的竖式预热器能有效提高预热效果，经预热后的石灰石入窑分解率可达20-25%，并可直接利用10-15mm细粒级石灰石，是目前使用较广泛的设备之一。
1、在冶金回转窑增设了一个分解炉，承担了原来在回转窑内进行的大量碳酸钙分解的任务。通过改进分解炉的结构，使炉内具有合理的三位流场，力求提高炉内、固滞留 时间比生料在分解炉内的时间。
2、改善了冶金回转窑系统内的热力分布格局，大大的减轻了回转窑内耐火材料的热负荷，延长了回转窑的寿命。
3、冶金回转窑改改进和保证分解炉用燃料燃烧器的形式和结构，以及合理的布置燃烧后期，使燃料尽快点燃和燃烧，并能提高燃料的燃尽率。

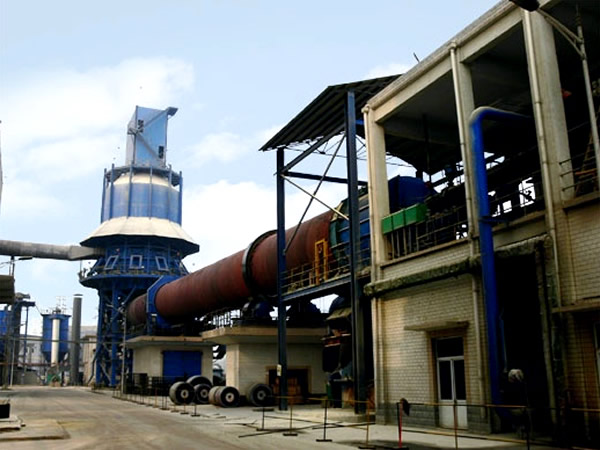

冶金回转窑主要关键设备包括竖式预热器、转运溜槽、回转窑、燃烧装置、竖式冷却器、脉冲袋式除尘器等设备，整套系统设备操作可靠，自动化程度和劳动生产率高，产品质量好。

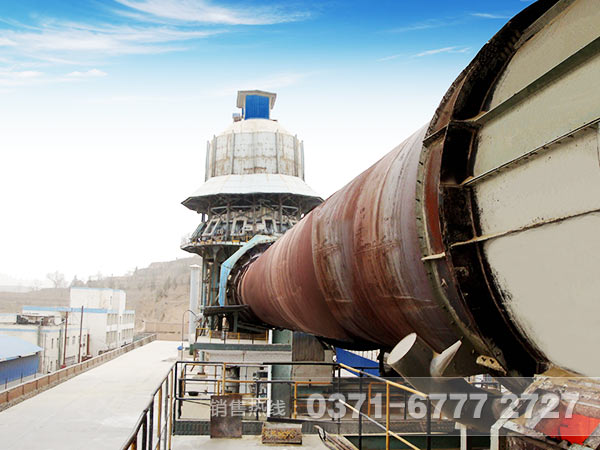

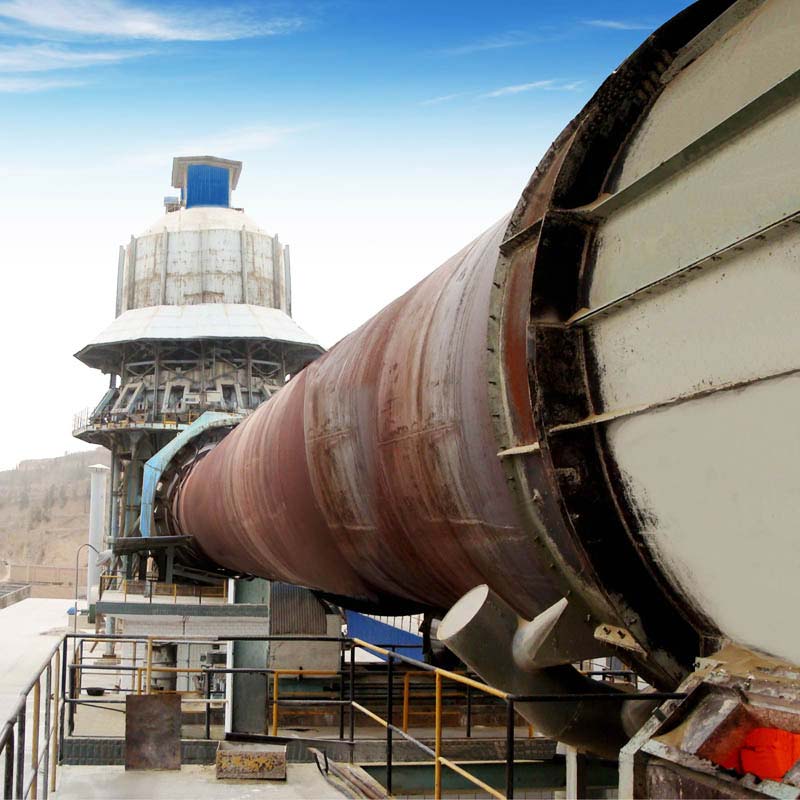

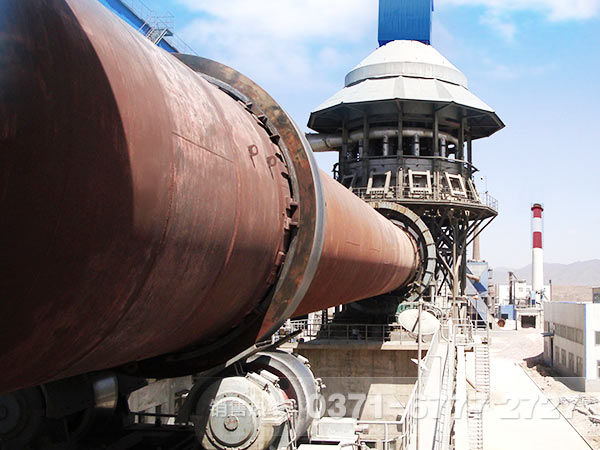

竖式预热器：竖式预热器，是活性石灰回转窑系统中重要的组成设备之一。是活性石灰产品煅烧过程中具有热工特性的加热容器，它是众多预热装置中的一个种类。

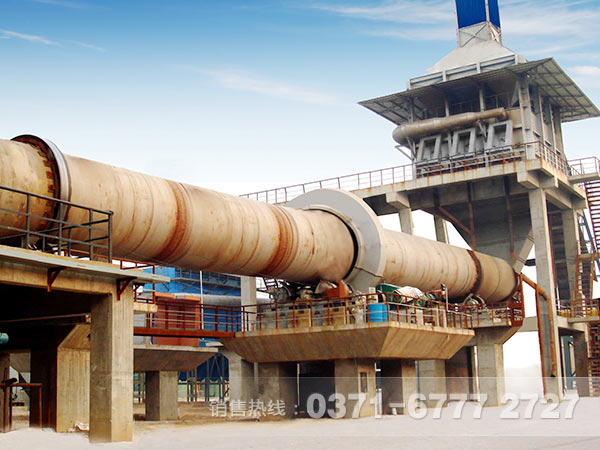

回转窑：窑体与水平呈3.5%倾斜放置。配有两套支撑装置，其托轮轴承为水冷式油勺润滑滑动轴承，并有球面瓦能自动调心。在靠近大齿圈处还配有液压挡轮。采用变频调速电机驱动窑体，并设有附助传动驱动窑体。窑头窑尾采用弹簧片式密封装置。采用变频调速电机驱动窑体结合预热器分解率，有效控制煅烧时间及温度，达到生烧和过烧指标要求。
运转时，由主传动电动机经主减速器向该开式齿轮装置传递动力，驱动回转窑。物料从窑尾进入窑内煅烧。由于筒体的倾斜和缓慢的回转作用，物料既沿圆周方向翻滚又沿轴向移动，继续完成其工艺过程，再将生成熟料经窑头罩进入冷却机冷却。燃料由窑头喷入窑内，燃烧产生的废气与物料进行交换冲击式破碎机后，由窑尾导出。
| 产品规格 （m） |
窑体尺寸 | 电机功率 （kw） |
总重量 （t） |
备注 | ||||
| 直径（m） | 长度（m） | 斜度（%） | 产量 （t/d） |
转速 （r/min） |
||||
| Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | |
| Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | |
| Φ2.5×54 | 2.5 | 54 | 3.5 | 280 | 0.48-1.45 | 55 | 196.29 | 窑外分解窑 |
| Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ------ |
| Φ2.8×44 | 2.8 | 44 | 3.5 | 450 | 0.437-2.18 | 55 | 201.58 | 窑外分解窑 |
| Φ3.0×45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 201.94 | ------ |
| Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窑外分解窑 |
| Φ3.0×60 | 3 | 60 | 3.5 | 800 | 0.3-2 | 100 | 310 | ------ |
| Φ3.2×50 | 3.5 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窑外分解窑 |
| Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 预热分解窑 |
| Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 预热分解窑 |
| Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 预热发电窑 |
| Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 预热分解窑 |
| Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 预热分解窑 |
| Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.41-4.07 | 375 | 633 | 预热分解窑 |
| Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 预热分解窑 |
| Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 预热分解窑 |
| Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 预热分解窑 |
| Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 预热分解窑 |
| Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 预热分解窑 |
| Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 预热分解窑 |
| Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 预热分解窑 |
