振动颚式破碎机是由双动颚组成,多个用轴悬挂在轴承上,颚板在轴上摆动。这种颚式破碎机破碎颚板上镶有衬板,其表面为波浪形,安装时保证齿缝与齿谷相对,这种表面有助于物料得到有效的破碎并得到高效破碎比。轴穿过破碎颚板的中间,轴两端装有轴承座。在颚板上安装激振器,激振器通过点击的弹性联轴器联接,弹性联接可以降低传到传动装置及其轴承上的冲击负荷。

通过设计实现两个激振器相向旋转并实现自同步,使振动与冲击载荷在破碎及内部闭合,减少振动向基础的传递。破碎安装在弹性减振器上,通过减振器固定在机架上。两个动颚分别安装一组蓄能弹簧,蓄能弹簧可以存储动颚摆动过程中两动颚相向离开时的非破碎能,积聚的弹性势能可以在随后过程中加速两动颚靠近,转为破碎能,有助于颚板以高速的速度冲击物料从而提高破碎效果,充分利用了激振器产生的能量,这也是噶小振动颚式破碎机的设计特色之一。

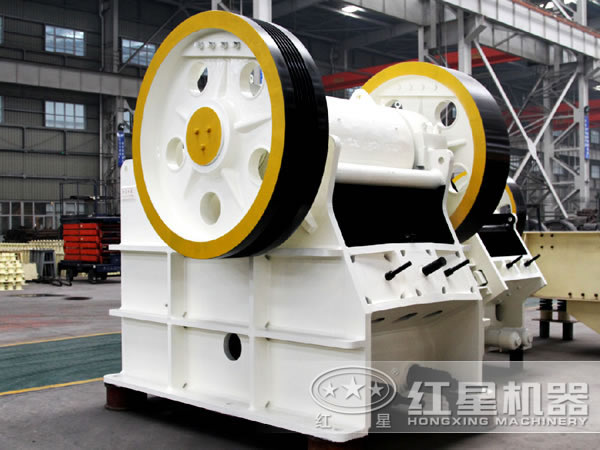

 颚式破碎机

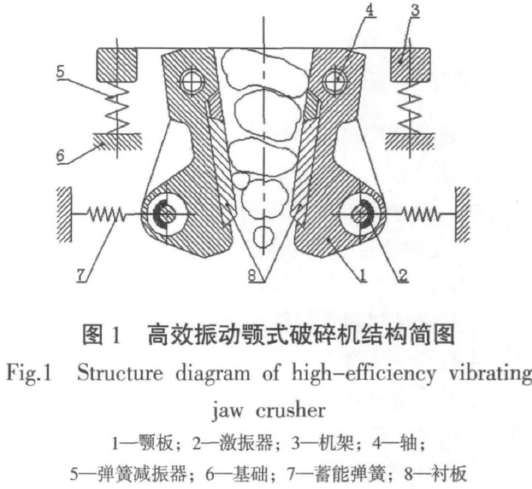

高效振动颚式破碎机结构简图

在一般的脆硬物料里,都含有一定数量的晶格缺陷,振动破碎是通过施加一定的力对物料进行多次打击,使物料沿晶格缺陷处逐渐裂开并被破碎,这样既降低了能量的消耗,又可以减少过粉碎,还可以降低机体的受力,延长机器寿命。高效振动鄂式破碎机的两个动颚由两个电机驱动,两个电机反向旋转并分别通过弹性联接装置带动激振器转动,产生同步相向的激振力,由此引起高频振动,带动颚板对破碎腔内的物料施加高频脉动振动力,在颚板对物料的反复冲击作用下实现对坚硬物料的破碎。高频振动颚式破碎机的机体是悬挂在由弹簧支撑的机架上,破碎机体内部是动力学平衡的,在工作时振动和冲击载荷在破碎机构内部是闭合的,可以极大地降低振动向基础的传递,少量振动由减振弹簧吸收,因此无需庞大牢固的设备基础,从而减少了基础投资。

实际生产中,高效振动颚式破碎机可以调整到各种工作频率状态,以消除共振的干扰。它可以改变不平衡锤的静立矩,颚板的振动频率以及排料口尺寸等,从而满足用户对于不同物料的破碎需求,有助于该设备在各个行业中的应用和推广。
